철근콘크리트 구조물의 설계와 시공에서 절대 빠질 수 없는 중요한 요소가 바로 철근의 이음, 정착, 부착강도, 정착길이입니다. 이들은 단순한 연결이나 고정 기술로 보일 수 있지만, 실제로는 구조물의 안전성과 수명을 좌우하는 핵심 기술입니다.
건물이나 구조물은 보통 하나의 철근으로 모든 길이를 충족할 수 없습니다. 따라서 여러 철근을 효과적으로 이음하고, 하중에 저항할 수 있도록 정착하는 기술이 필요합니다. 여기에 철근과 콘크리트가 얼마나 강하게 붙어 있느냐를 나타내는 부착강도, 철근이 콘크리트 안에 얼마나 깊이 들어가야 하느냐를 나타내는 정착길이까지 정확히 이해하고 적용해야 구조물은 비로소 안전해질 수 있습니다.
이 글에서는 이 네 가지 요소를 중심으로 철근콘크리트 구조에서 어떻게 설계되고 시공되어야 하는지를 실무적 관점과 함께 알기 쉽게 설명해드리겠습니다.
1. 철근 이음의 정의와 방식
1.1 철근 이음이란?
철근 이음은 철근이 필요한 길이를 초과할 수 없을 때, 두 철근을 연결하여 하중을 연속적으로 전달하도록 하는 작업입니다. 철근이 끊어지면 하중 흐름도 중단되기 때문에, 이음은 단순한 연결이 아닌 구조적 연속성 확보를 위한 필수 작업입니다.
1.2 철근 이음 방식
이음 방식 설명 장점 단점
1. 겹침이음 (Lap Splice) 일정 길이만큼 철근을 겹쳐 배근 시공 간단, 비용 저렴 공간 차지, 부재 집중 시 강도 저하 2. 기계적 이음 (Mechanical Splice) 커플러 등으로 두 철근 연결 구조 안정성, 공간 절약 자재 비용 상승, 정밀 시공 요구 3. 용접이음 (Welded Splice) 철근 끝단을 아크 용접 이음 길이 없음, 강도 우수 숙련도 필요, 내구성 저하 우려 겹침이음은 여전히 가장 보편적으로 사용되지만, 고강도 콘크리트 및 대형 구조물에서는 기계적 이음의 활용도가 점점 증가하고 있습니다.
2. 철근 정착과 부착강도의 개념
2.1 철근 정착이란?
철근 정착은 철근이 콘크리트 내에서 빠지지 않도록 고정하는 작업을 말합니다. 콘크리트는 철근을 감싸며 인장력에 저항하게 되는데, 정착이 충분하지 않으면 철근이 미끄러지면서 파괴나 균열이 발생할 수 있습니다.
2.2 정착의 원리와 부착강도
철근과 콘크리트 사이의 부착력은 다음 세 가지 힘으로 구성됩니다.
- 화학적 결합: 콘크리트가 경화되면서 철근 표면과 미세하게 결합하는 힘
- 기계적 결합: 리브 철근의 돌기와 콘크리트가 맞물려 생기는 저항력
- 마찰력: 철근과 콘크리트 표면 사이의 마찰 저항
이 복합적인 부착력은 구조물의 하중 전달 능력과 내구성에 직접적인 영향을 줍니다.
2.3 부착강도의 원리
철근과 콘크리트는 다음 세 가지 힘으로 부착됩니다.
- 화학적 결합 – 콘크리트 수화 시 철근과 미세 결합
- 기계적 결합 – 리브 돌기와 콘크리트의 맞물림
- 마찰력 – 표면 간 접촉에 의한 저항
이 세 가지가 복합적으로 작용해 철근이 콘크리트에 단단히 고정됩니다.
3. 정착길이와 설계 기준
3.1 정착길이란?
정착길이는 철근이 콘크리트에 고정되기 위해 필요한 최소 삽입 길이입니다. 이 길이는 철근 지름, 항복강도, 콘크리트 강도 등에 따라 달라지며, 설계기준(KDS, ACI 등)에 따라 정밀하게 계산되어야 합니다.
3.2 적용 기준 예시
철근 종류적용 위치정착길이 (일반적 범위)인장 철근 보, 슬래브 하부 40~60d 압축 철근 기둥, 벽체 25~35d 후크 철근 앵커링 보조 30% 정착길이 단축 가능 ※ d는 철근 지름, 예: D16 철근의 경우 40d = 640mm 정도
정착길이가 충분하지 않으면 아무리 콘크리트가 튼튼해도 철근이 빠지면서 구조적 붕괴로 이어질 수 있습니다.
4. 실무 적용 및 시공 사례

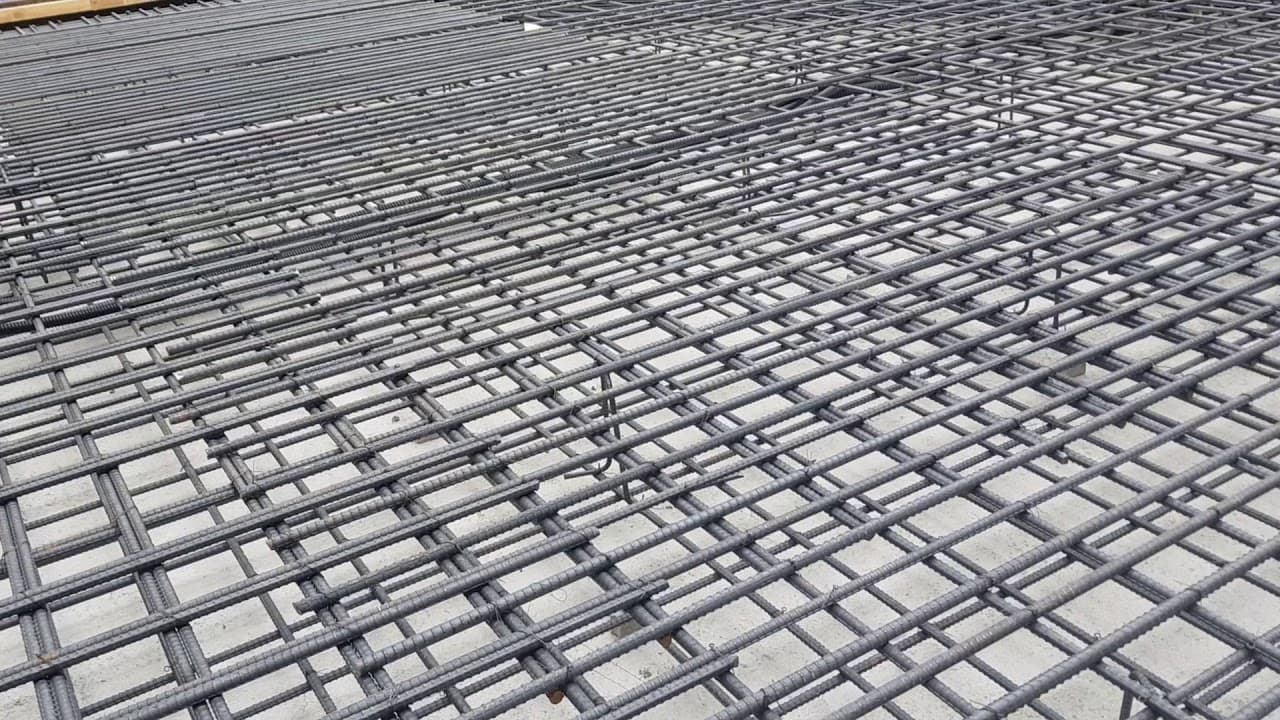

4.1 슬래브 철근의 이음 및 정착
- 적용 예: 기초 슬래브, 바닥판
- 이음 방식: 주로 겹침이음
- 이음 위치: 기둥에서 떨어진 중립축 근처
- 정착 팁: 하단 철근 피복 두께 확보 (40mm 이상), 지지대로 위치 고정 필수
4.2 기둥 철근
- 적용 부위: 수직 인장 및 압축력 주요 부재
- 이음 위치: 기둥 중앙부
- 정착 방식: 기계적 이음 또는 25~40d 겹침이음
- 시공 유의사항: 슬래브 관통 철근의 정착길이 반드시 확보, 커플러 정확한 위치 배치
4.3 보 철근
- 적용 부위: 휨응력 주요 구조부재
- 하단 철근 이음 위치: 중앙부
- 상단 철근 이음 위치: 양단 피해서 배치
- 정착 보강: 후크 또는 앵커 정착 보조근 추가 고려
4.4 슬래브 상단 철근
- 정착 위치: 슬래브 상부 인장영역
- 정착 방식: 직선 또는 후크형
- 정착길이: 12d 이상 확보, 침하 대비 바 체어 설치 필수
4.5 전단벽 및 일반 벽체
- 적용 역할: 수평력 저항 (내진 구조)
- 수직근 이음: 기계적 커플러 또는 40d 이상 겹침
- 수평근 간섭 방지: 배근 계획 정밀 조정
- 시공 유의사항: 벽체 끝단 L자 정착철근 사용, 전단벽 철근 간섭 설비와 충돌 피하기
5. 철근 피복 두께와 내구성의 관계
철근 피복 두께는 철근을 외부 환경으로부터 보호하고, 부식을 방지하는 내구성 확보의 핵심 요소입니다. 피복이 얇을수록 콘크리트 균열을 통해 수분, 염화물, 이산화탄소 등이 침투해 철근 부식을 가속화합니다.
구조 부위 최소 피복 두께 (mm)슬래브 하단 40 기둥 및 벽체 40~50 외부 노출 부재 60 이상 권장 팁: 구조설계기준(KDS 14 20 00) 및 내구성 설계 기준(KDS 14 50 00)을 반드시 참조해야 합니다.
6. 철근 부식 방지를 위한 시공 관리 팁
- 철근 보관: 직사광선, 비, 눈 노출 방지. 방청 처리 권장
- 콘크리트 타설 전 청소: 이물질, 기름기, 녹 제거 철저
- 진동 품질 확보: 공극 없이 타설하여 피복 균일성 유지
- 충분한 양생: 물을 이용한 습윤양생으로 내구성 확보
- 피복 간격재 설치: 바 체어, 스페이서 등으로 철근 위치 정확히 유지
7. 기계적 이음(Coupler)의 종류별 성능 비교
커플러 종류특징 사용 용도1. 나사식 커플러 양쪽 철근에 나사 가공 후 결합 일반 구조물, 중간층 기둥 2. 그라우팅 커플러 철근 삽입 후 충진재로 고정 복잡한 구조물, 시공 오차 흡수 3. 스웨이징 커플러 기계적 압착 방식 고강도 철근, 대형 구조물 4. 슬리브 커플러 긴 철근 관통 후 일체화 공장 제작 부재 조립용 선택 기준: 구조물 하중, 철근 크기, 시공 위치, 공정 효율성 등을 종합 고려해야 합니다.
8. 철근 용접 이음 시 주의사항 및 표준 시방
용접이음은 특별한 구조물이나 대형 프로젝트에서 활용되며, 일반 현장에서는 잘 사용되지 않지만 정확한 시방 준수가 매우 중요합니다.
주의사항
- 철근은 반드시 용접 전 탈산 처리 및 표면 청소 필요
- 열영향부(HAZ)에서 강도 저하가 발생할 수 있어 철저한 품질관리 필수
- 구조 설계자가 허용한 부위에서만 실시해야 함
관련 기준
- KDS 14 20 00 (콘크리트 구조기준)
- KS B 0802 (철근 용접 시험 방법)
팁: D25 이상의 굵은 철근, 특수 구조물에서 용접이음 사용 시 반드시 사전 테스트와 감리 승인 필요
9. 마무리 – 구조의 신뢰도는 보이지 않는 이음과 정착에서 완성된다
철근 이음과 정착, 부착강도와 정착길이는 철근콘크리트 구조물의 안전성을 좌우하는 핵심 요소입니다. 눈에 보이지 않지만, 이 작은 연결과 고정이 지진, 하중, 내구성을 견디는 강한 구조물의 토대가 됩니다.
또한 피복 두께 확보, 철근 부식 방지, 커플러 선택, 용접 시방까지 꼼꼼히 관리하고 시공해야 설계 의도대로 성능을 발휘하는 구조물이 탄생합니다. 이 글을 통해 실무에서 철근을 어떻게 배근하고 이음하며, 정착시켜야 하는지 명확히 이해하시길 바랍니다.
