건축 균열, 구조적 vs 비구조적 구분법 한눈에 보기



건설 현장에서 콘크리트 타설 후 양생 중이거나, 입주 전 새 건물의 벽체에서 갈라진 선을 본 경험이 있으신가요? 이런 **균열(Crack)**은 단순한 미관 문제를 넘어서, 구조적 안전성, 방수 성능, 수명에 심각한 영향을 줄 수 있는 결함일 수 있습니다.

콘크리트는 압축 강도는 뛰어나지만 인장력과 수축에 취약하기 때문에 시공 중 작은 실수나 환경 변화만으로도 쉽게 균열이 발생할 수 있습니다. 따라서 균열의 종류와 원인, 그리고 예방과 보수에 대한 명확한 이해는 건축 설계자, 시공자, 감리자 모두에게 필수적입니다.

이 글에서는 콘크리트 구조물에서 발생하는 균열의 유형부터 발생 원인, 예방 및 보수 방법, 사후 품질 검증까지 단계별로 상세하게 설명해드립니다.

---

1. 건설현장에서 발생하는 주요 균열 유형

콘크리트 구조물에서 발생하는 균열은 발생 시점, 원인, 위치에 따라 다양한 유형으로 나뉩니다. 각 균열은 외관상 비슷해 보일 수 있지만, 원인과 성격이 다르기 때문에 대응 방식도 달라야 합니다. 다음은 건설현장에서 자주 발생하는 대표적인 균열 유형입니다.

1-1. 건조수축균열

건조수축균열은 콘크리트가 양생되는 동안 수분이 증발하면서 체적이 줄어들 때 발생하는 초기 표면 균열입니다. 보통 시공 후 1~7일 이내에 슬래브나 벽체 표면에 균일하게 퍼진 미세한 실금 형태로 발생합니다.

이 균열은 구조적인 문제를 일으키지는 않지만, 수분 침투 통로가 되어 장기적으로 철근 부식이나 내구성 저하로 이어질 수 있습니다. 특히 여름철 건조하고 바람이 많이 부는 날씨에 자주 발생하므로, 적절한 양생과 피복 관리가 매우 중요합니다.

1-2. 온도균열

온도균열은 콘크리트 수화 반응 과정에서 내부에 생성된 수화열과 외부 온도 간의 온도차에 따른 열응력으로 인해 발생합니다. 주로 매스 콘크리트(Mass Concrete), 대형 기초, 댐 등의 구조물에서 발생하며, 콘크리트 내부가 팽창하고 외부는 수축하면서 구조 내부에 큰 인장응력이 작용하여 균열이 생깁니다.

온도균열은 수직 또는 사선 형태로 깊고 직선적인 경향이 있으며, 균열 폭도 크기 때문에 구조적 안정성에 영향을 줄 수 있습니다. **내부 온도 상승 억제(냉각관 설치 등)**와 단열재 사용, 수화열 저감형 시멘트 사용 등으로 예방할 수 있습니다.

1-3. 침하균열

**침하균열(Settlement Crack)**은 콘크리트 구조물이 놓인 기초 지반이 부등하게 침하하거나 지지력이 약할 때 발생하는 구조적 균열입니다. 특히 기초 설계가 미흡하거나 지반 개량이 부족한 경우 많이 나타납니다.

이 균열은 기둥이나 벽체 모서리, 창문 주변 등 응력이 집중되는 부위에서 사선 형태로 발생하는 경우가 많습니다. 균열이 깊고 넓게 진행될 경우, 기초 보강이 필요하며, 보수 시에는 반드시 지반 정밀 조사를 병행해야 합니다.

1-4. 부재 결합부 균열

콘크리트 구조물에는 서로 다른 강성, 재료, 하중 특성을 가진 **이종 부재(슬래브와 벽, 보와 기둥 등)**가 연결됩니다. 이 때 각각의 부재가 받는 하중이나 수축률이 다르기 때문에 접합부에서 응력 집중이 발생하며, 이를 해소하지 못하면 결합부 균열이 생깁니다.

이 균열은 주로 슬래브-기둥 연결부, 벽체-보 접합부 등에서 수직 또는 사선 형태로 발생합니다. 수축보강철근 배치와 접합부 설계 시 강성차이를 고려한 디테일 보완이 예방의 핵심입니다.

1-5. 과하중에 의한 구조균열

**구조균열(Structural Crack)**은 콘크리트 부재에 설계 하중 이상의 하중이 작용하거나 하중이 불균형하게 전달되어 발생합니다. 특히 철근 배근이 부족하거나 설계가 잘못된 경우, 콘크리트의 인장강도가 부족해 깊고 폭이 넓은 균열이 발생합니다.

이 경우 철근이 노출되거나 콘크리트가 박락(떨어져 나감)하는 현상이 동반되며, 안전상 매우 치명적인 결함입니다. 구조 보강, 철근 추가, 부재 재설계가 필요한 상황일 수 있습니다.

1-6. 시공이음부 균열

콘크리트 타설 중 작업이 중단되거나 재개되면서 형성된 시공이음(Joint) 부위에서 발생하는 균열입니다. 이음부는 콘크리트 간의 결합력이 약한 취약 지점으로, 별도의 보강 없이 방치할 경우 수분 침투, 박리, 구조적 불연속이 발생할 수 있습니다.

균열은 보통 수평 또는 수직 방향으로 직선 형태를 띠며, 보강근 미설치, 거칠기 미확보, 접착재 미사용 등이 원인입니다. 예방을 위해서는 사전 시공계획에 따라 이음부 위치 선정, 기계적 이음 적용, 이음면 거칠기 처리 등이 필요합니다.

---

2. 균열 발생의 주요 원인

원인 구분                           세부 항목

재료적 원인	물-시멘트비 과다, 골재 품질 저하, 시멘트 수화열
시공적 원인	타설 지연, 진동 부족, 양생 미흡, 이음부 부실
구조적 원인	과다 하중, 배근 오류, 설계 누락
환경적 원인	급격한 온도 변화, 직사광선, 건조풍
지반 원인	부등침하, 기초 불균형, 지반재료 불량

균열은 대부분 복합적 원인에 의해 발생하며, 사전 예방이 최선의 해결책입니다.

---

3. 균열 예방을 위한 설계 및 시공 전략

3-1. 설계 단계에서의 대책

1. 수축 보강근 배치: 슬래브, 벽체 등에는 수축 보강용 철근을 고려
2. 온도 하중 고려: 매스 콘크리트의 경우 단열재 및 냉각관 도입
3. 이음부 계획: 커버 조인트, 시공이음 위치 사전 반영
4. 하중 균형 설계: 기초와 상부 하중이 불균형하지 않도록 설계

3-2. 시공 단계에서의 대책

1. 물-시멘트비 유지: 과잉 물 사용 금지
2. 적절한 진동: 골재 분리 없이 기포 제거
3. 양생 관리 철저: 초기 7일 이상 습윤 양생
4. 온도변화 완충: 보양재 및 천막으로 외기 변화 차단
5. 이음부 처리 철저: 재타설 전 표면 거칠기 확보 및 접착제 도포

---

4. 균열 보수 방법 – 유형별 적용 전략

4-1. 비구조적 균열 보수

방법                                              적용 대상                                                       특징

실링 방식	폭 0.2mm 이하 미세 균열	방수 효과 및 외관 개선
표면 코팅	벽면, 슬래브의 다발성 균열	넓은 면적에 적합, 도장 겸용
저점도 에폭시 도포	얕은 깊이의 건조균열	수밀성 확보 목적

4-2. 구조적 균열 보수

방법                                                 특징                                                        적용 범위

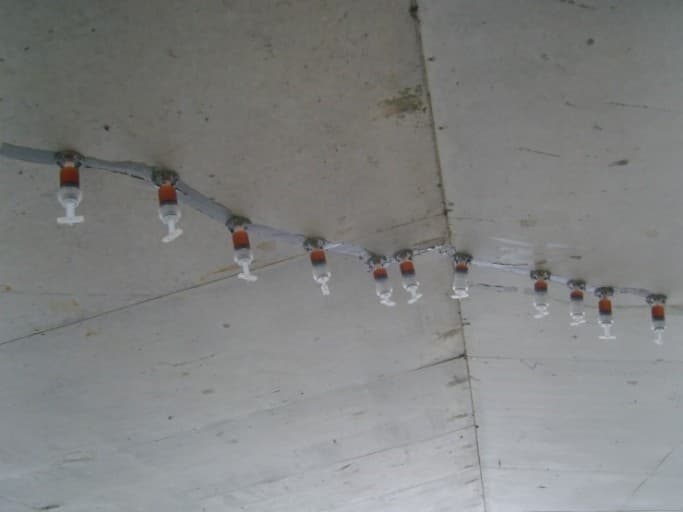

에폭시 주입	고강도, 내력 회복 가능	0.3mm 이상, 10mm 깊이 이상
폴리머 모르타르 충전	접착력 우수	폭 0.5mm 이상, 내수성 요구
탄소섬유 보강(CFRP)	휨보강, 인장보강, 고강도	보, 기둥, 슬래브 하중 부위
외부 철판 보강	대면적, 저비용	기초부, 하중 집중 부위

4-3. 특수 보수

• 그라우팅: 내부 공동 보수, 침하 구조물에 효과적
• 활동성 균열 추적: 계절성 균열은 유동성 실링 + 모니터링 필요

---

5. 균열 보수 후 품질 검증 방법

5-1. 시각적 검사

• 실링재 박리, 변색, 재균열 여부 확인
• 탄소섬유 시트 부착 상태 점검

5-2. 균열 측정기 사용

• 균열 게이지, 디지털 균열 측정기, 변위계 활용
• 정지균열 vs. 진행형 균열 구분 가능

5-3. 비파괴 검사 (NDT)

방법                                                                  기능

초음파 탐상	내부 공극, 결속 불량 확인
반발경도 시험	표면 강도 비교
열화상 촬영	수분 침투, 박리 등 탐지

5-4. 수밀성 검사

• 분무 시험, 수조 시험, 투수 시험으로 누수 여부 확인

5-5. 구조 성능 평가

• 하중 재하 시험, 강성 회복 시험, Pull-off 시험 등

---

6. 마무리 – 균열은 무시하지 말고, 분석 후 대응하자

콘크리트 균열은 단순한 미관 문제가 아닌, 구조물의 수명과 안전을 결정짓는 신호입니다. 균열은 설계·시공 전 단계에서 예방이 가장 효과적인 전략이며, 이미 발생한 균열은 정확한 원인 분석과 보수 방법 적용이 핵심입니다.

보수 이후에는 정기적인 검증과 관리가 따라야 진정한 의미의 구조 안전 확보가 가능합니다. 현장에서 흔히 반복되는 균열 문제, 이제는 정확히 알고 체계적으로 대응해보세요!
